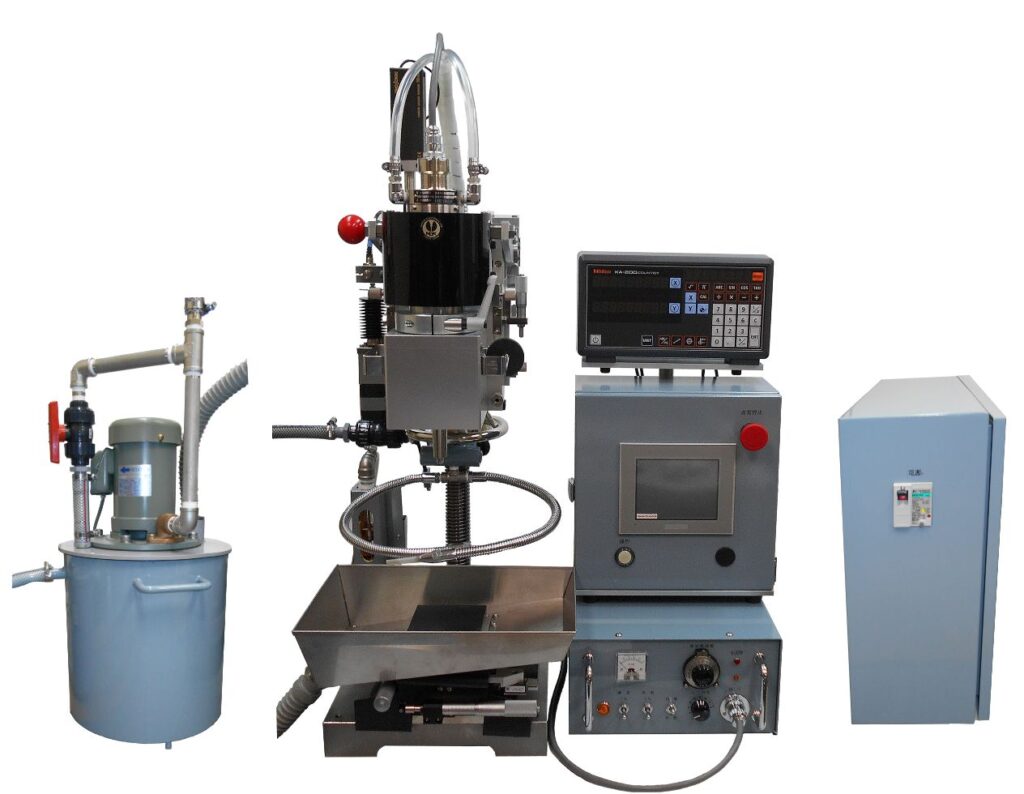

UM-150FA

UM-150FA

本機は小型の超音波加工機で、φ0.5〜φ35mm位までの大きさの加工に適した機種です。
自動型機のUM-150FA型は加工材料の出し入れ以外は自動的に加工し、完了と同時にスタート位置に復帰後停止します。

手動型機のUM-150F型にはこの機構がついていません。
UM-150FA型に深穴用吸引装置を備えているのがUM-150FA-Ｐ型となります。

---

特徴

(1) 深さ定寸装置により加工物の出し入れ以外の工程は自動的に加工することが出来ます。
(2) 自動揺動装置により、超音波加工速度を判断してホーン工具を上下させて加工面への砥粒の供給を良くし、深孔加工での加工 効率を向上させることが出来ます。
(3) 加工装置は使いやすく安全であるため、１人で数台を操作することができます。
(4) 加工送り感度が良いのでφ１以下の小径孔、細いスリット等の微小加工に適しています。
(5) 窒化けい素･炭化けい素･アルミナ等のファインセラミックスやサファイヤ等の加工時間がかかる素材の加工でも効率の良い作業が行えます。
(6) デジタルスケールによりＸＹ送りは５μの精度で読み取りが可能です。
(7) 小さい材料（６０□以下）の加工に適しています。

仕様

発振周波数	16または25 (kHz)
周波数調整	自動・手動両用
最大出力	150 (W)
電源	AC100V　50/60Hz
消費電力	650 (VA)
外形寸法(幅×奥行×高さ)	発振器：303×402×147 (mm) 加工装置：300×350×1000 (mm) 操作BOX：300×300×160(mm) 制御装置：500×400×200(mm)
重量	発振器：12 (kg) 加工装置：85(kg） 操作BOX：6(kg) 制御装置：25(kg)

※ 他機種と比較する場合は仕様一覧をご覧ください。

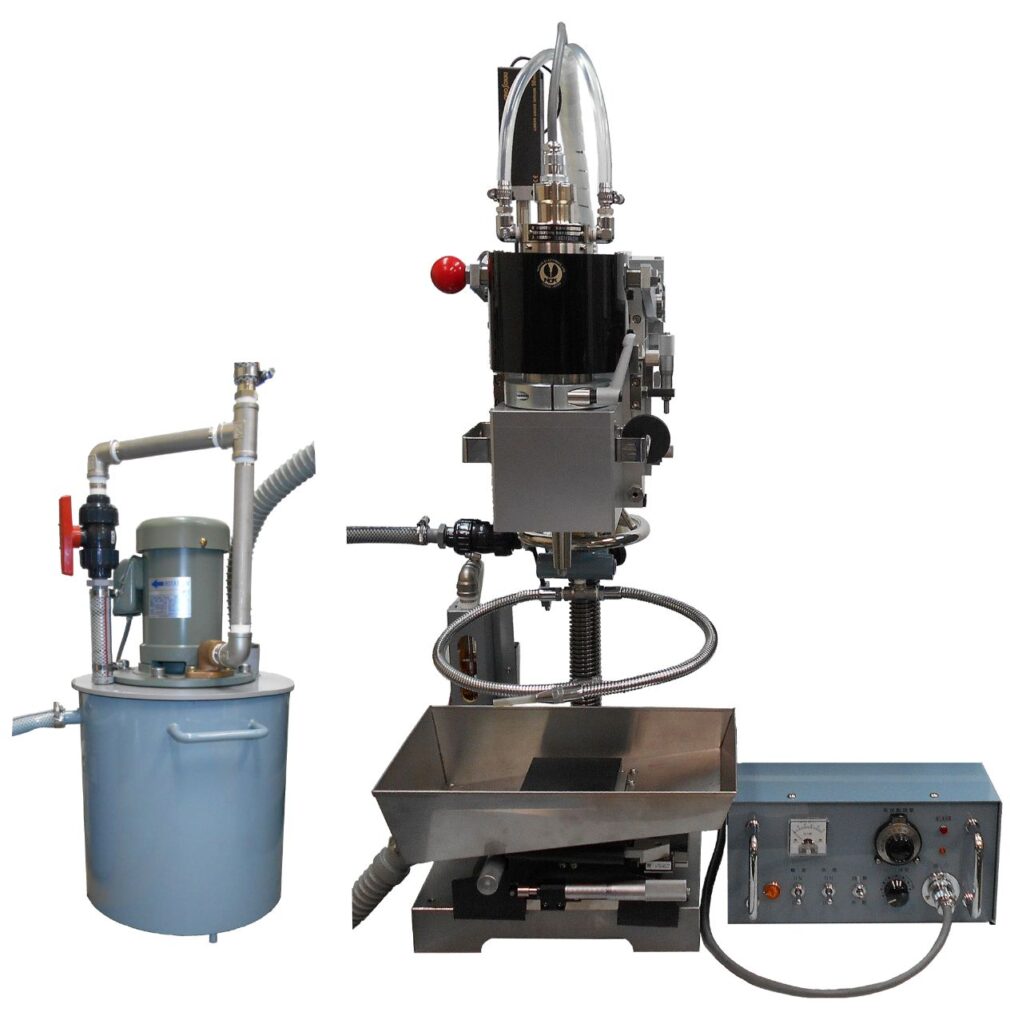

UM-150F

UM-150FAから深さ定寸装置・揺動装置をはずした機種で、手動で加工作業を行いますがUM-150FAよりも安価です。加工時間のかからない材料を加工するのに適しています。

加工時間のかからない材料を加工するのに適しています。

超音波加工機ラインナップ

付属品 / オプション一覧

ホーン　(1つ穴加工用）	3本	振動子からの振幅を拡大、整合して工具に伝えます
接合用ハンダ	100g	ホーンに工具を接着する時に使用します
ハンダ用フラックス	500cc	ハンダ付けを補助するものです
砥粒	2kg	B４C(2kg)とSiC(5kg)のどちらか選べます
接着剤	2本	加工物をガラスに貼り付けるのに使用します
出力計	オプション	出力をワット表示
冷却水循環装置	オプション	振動子の循環冷却水装置
